在海上建立穩定、低延時的通信網絡面臨船體晃動、遠距離傳輸、惡劣環境等多重挑戰,船載微波動中通技術通過“動中跟蹤”與多重保障機制,成為解決海上通信難題的核心方案。以下從網絡構建原理、抗丟包技術到實際應用進行全面解析:
一、海上通信網絡的構建原理與流程
船載微波動中通系統由船載端、岸基基站及指揮中心組成,通過動態跟蹤技術實現移動船舶與固定岸基的穩定連接:

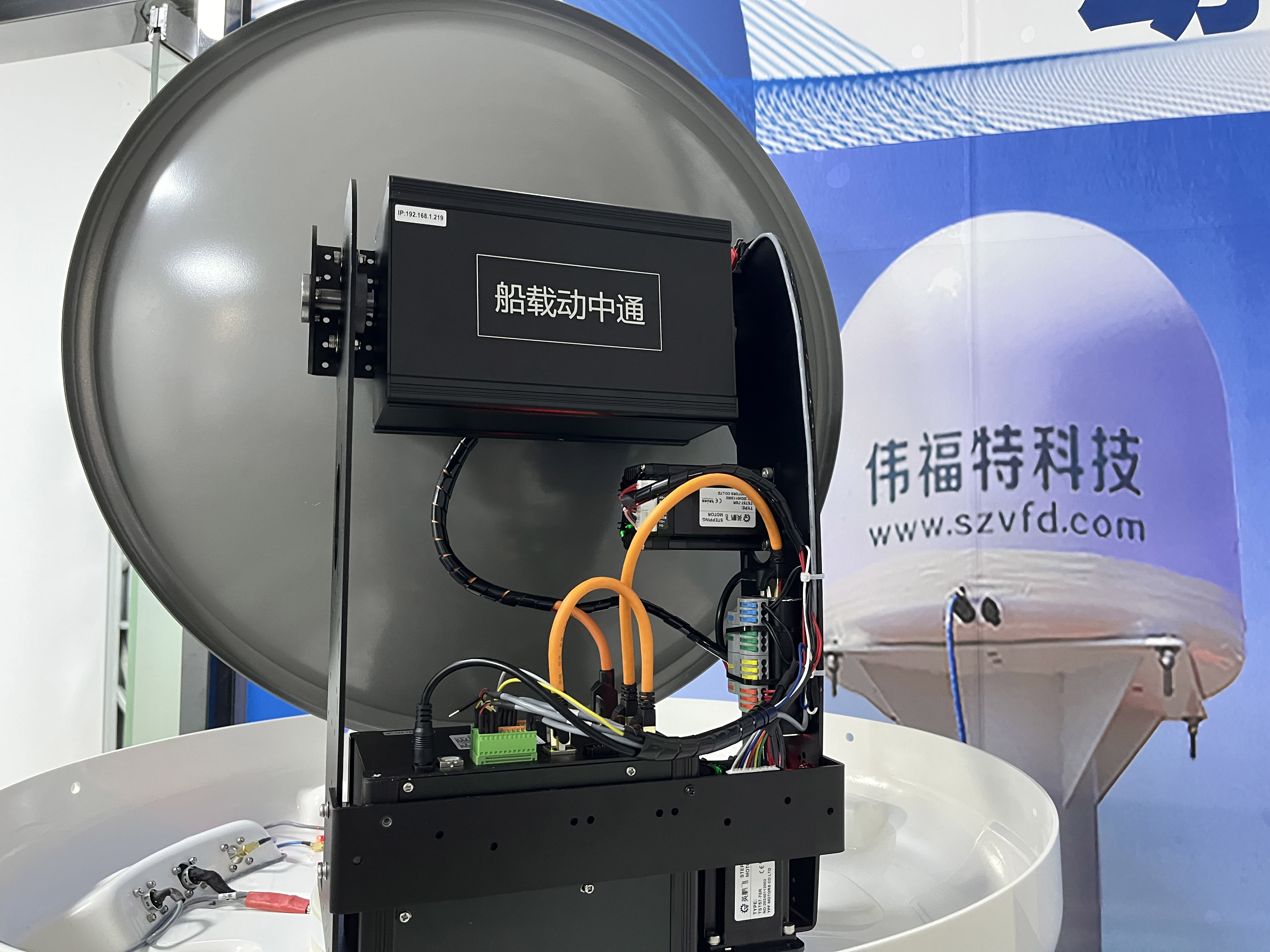

1、船載端系統組成
高精度定向天線:集成GPS/北斗定位與電子羅盤,實時計算船體姿態,通過三軸伺服系統自動調整天線指向。
微波傳輸模塊:工作在5.8GHz免許可頻段,通視環境下傳輸距離可達80公里,帶寬10-300Mbps(實測400Mbps+),支持高清視頻回傳。
智能控制單元:內置DSP處理器(控制頻率>500Hz),運行抗浪涌算法,確保顛簸環境中天線持續對準目標。
2、岸基端部署

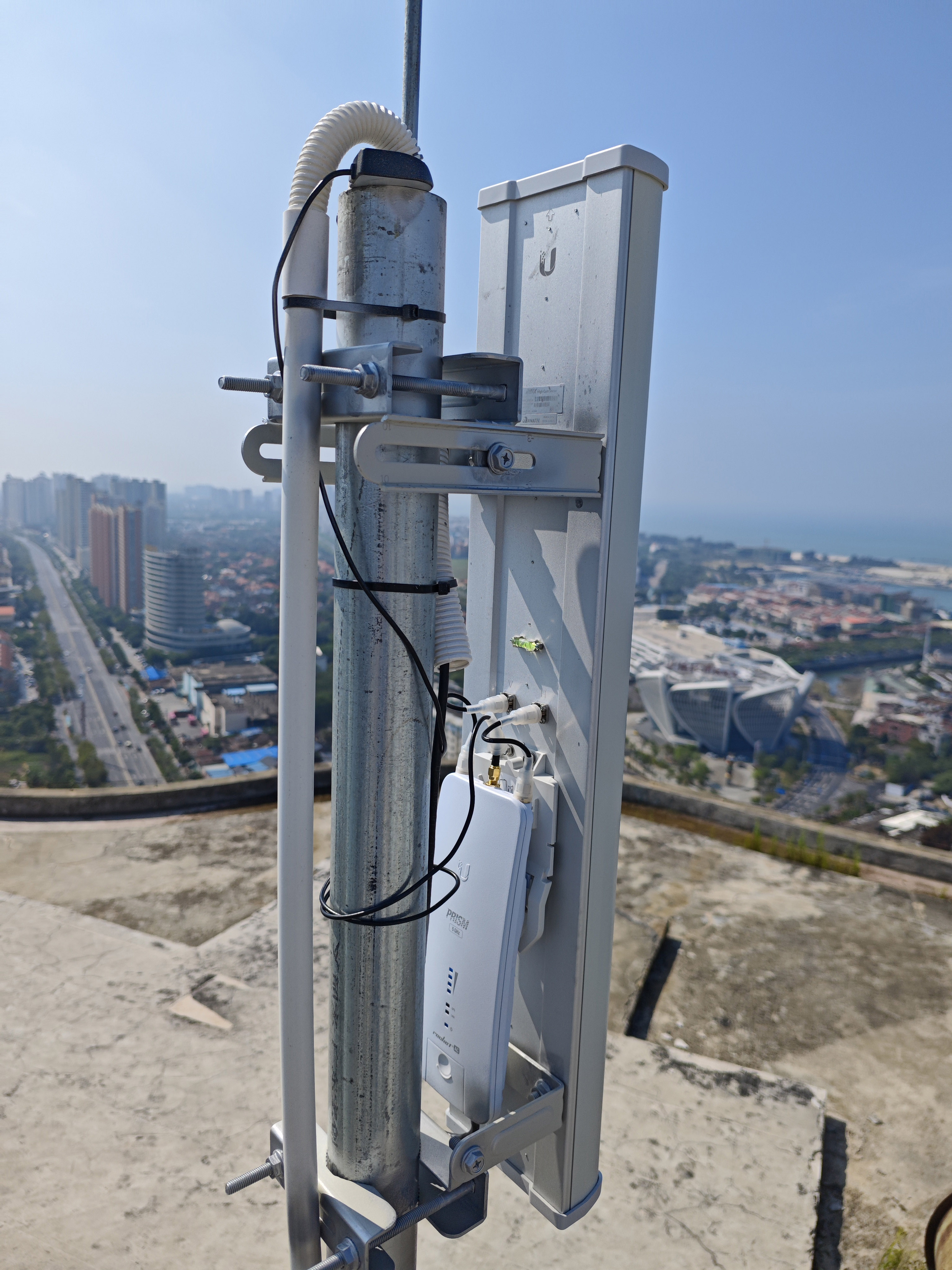

在海岸制高點(如山丘、鐵塔)架設高增益微波接收設備,與船載端形成點對點鏈路。
通過光纖將數據轉發至指揮中心,實現監控畫面、傳感器數據的實時接入。

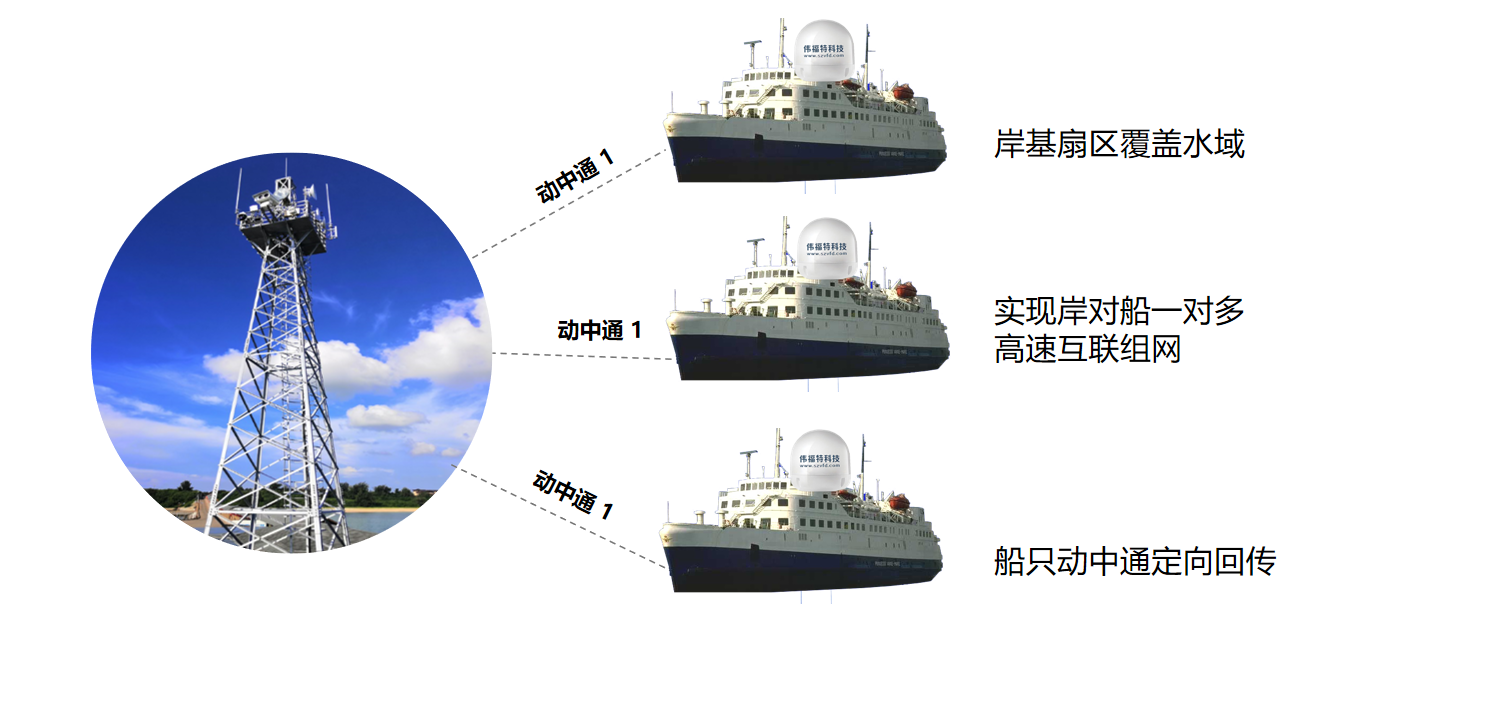

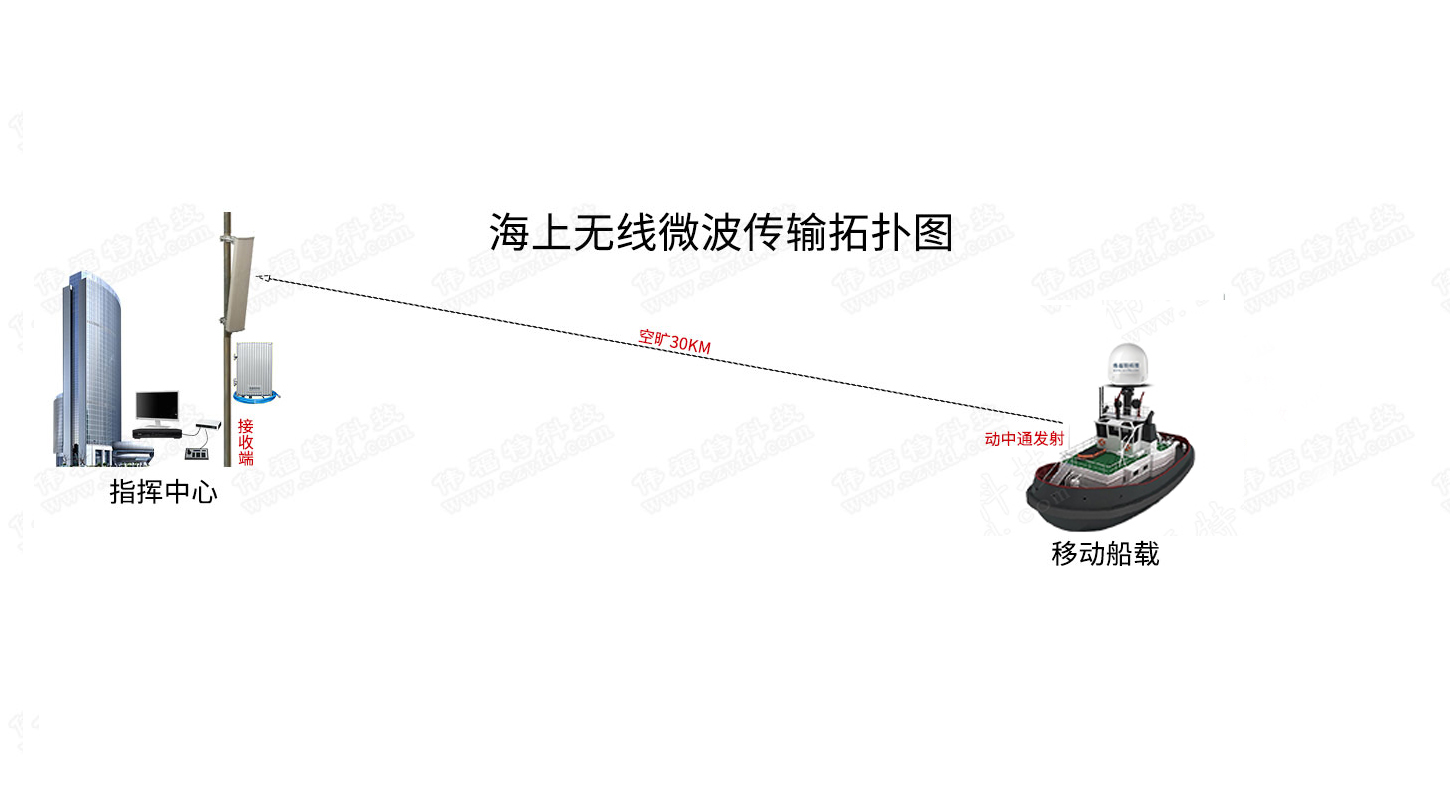

3、組網拓撲示例
船載端 → 動中通天線 → 微波無線鏈路 → 岸基接收站 → 光纖網絡 → 指揮中心
二、保障數據不丟包的核心技術
針對海上通信常見的信號偏移、雨衰、遮擋中斷等問題,采用以下技術確保數據完整傳輸:
1、動態鏈路冗余備份
多岸基站自動跟蹤:預設多個岸基坐標,船舶移動時天線自動切換最優基站,避免盲區中斷。
2、抗干擾與協議優化
抗雨衰技術:采用高頻段(Ka/E波段)結合動態功率控制,抵抗暴雨導致的信號衰減。
智能重傳機制:
對關鍵數據(如船舶定位、報警信號)優先傳輸;
啟用SRT(安全可靠傳輸)協議,抗丟包率達30%。
前向糾錯(FEC):在數據包中添加冗余校驗碼,接收端自動修復部分丟失數據。
3、控制層補償算法
采用廣義預測控制(GPC)+ 常值補償機制:當網絡延遲或丟包時,控制器基于歷史數據預測航向,減少調節時間40%(實測從30秒降至20秒),避免船舶失控。
三、特殊場景應對策略
挑戰 |
解決方案 |
效果 |
遠距離傳輸 |
岸基站鐵塔架高(≥30米),配合拋物面或90度扇區天線,增強信號聚焦 |
400Mbps大帶寬80公里穩定傳輸 |
船體劇烈晃動 |
慣性導航單元+北斗/GPS電子羅盤加速器等復雜的算法,實時補償姿態偏移 |
8級風浪下信號依舊穩如老狗 |
鹽霧腐蝕 |
IP67防護外殼+工業級原件(-40℃~85℃適用) |
設備壽命>5年 |
多船協調組網 |
MESH自組網技術,船舶間互為中繼,擴展覆蓋范圍 |
鏈式傳輸距離突破150公里 |
四、實際應用案例與效果
某沿海城市游輪監控項目:
需求:30艘游輪實時回傳4路高清監控,距離海岸50公里。
方案:
船端:安裝偉福特VFD-100MTE動中通設備(300Mbps帶寬);
岸端:3座鐵塔基站覆蓋港口扇形區域。
成效:
? 超載事件下降90%,事故響應時間縮短至5分鐘內;
? 全程無衛星流量消耗,年節省通信成本超200萬元。
五、總結:技術選型與實施建議
1. 適用場景優先級:
近海作業(<80公里):首選微波動中通(低成本、高帶寬);
遠洋航行:搭配衛星備份(雙平面切換保障可靠性)。
2.抗丟包設計要點:
必選雙鏈路冗余(微波+衛星/4G);
啟用業務分級傳輸(視頻數據可降幀,定位數據零丟包);
部署邊緣計算節點:船載端預處關鍵數據,減少傳輸量。
3.未來趨勢:
太赫茲通信:提升帶寬至1Gbps+,抵抗極端天氣;
量子加密:防止海事數據被截獲(試驗中)。
海上通信網絡是“動態戰場”,需綜合硬件跟蹤精度、協議韌性及環境適應力。精準對焦每一幀畫面,就是在風浪中守護每一份安全。
